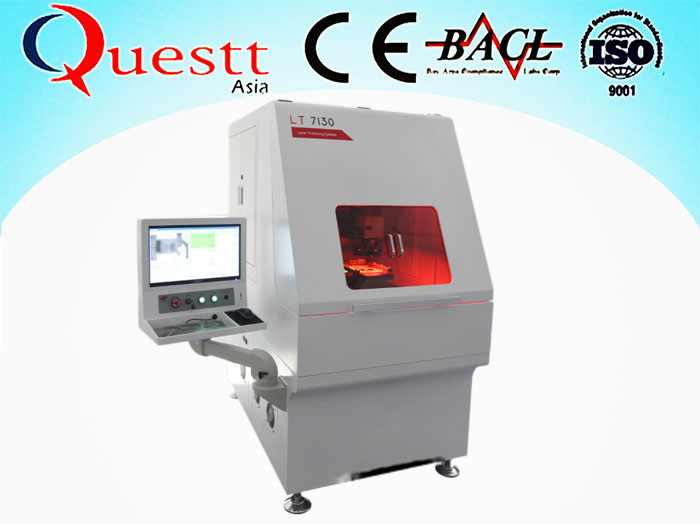

차속 센서 레이저 트리밍기

원래 장소 중국
브랜드 이름 Questt
인증 ISO CE
모델 번호 QA-LT7130
최소 주문 수량 1 유닛
가격 Negotiable
포장 세부 사항 나무 상자
배달 시간 8일부터 29일까지 일
지불 조건 전신환, 웨스턴 유니온, L/C (신용장)
공급 능력 2000 세트 매년

무료샘플과 쿠폰을 위해 나와 연락하세요.

WhatsApp:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
애플리케이션 레이저 트리밍 파장 1064nm
레이저 파워 3-20w 레이저 유형 말단 펌프
보증 1년과 영구적 서비스 서비스 해외 서비스
하이 라이트

KN95 마스크 작성 기계

,

220VAC 마스크 작성 기계

,

14 kw 마스크 제작 기계

메시지를 남겨주세요
제품 설명



차속 센서 레이저 트리밍기

디스트립션

레이저 저항 트리밍기는 특별히 후막 회로와 박막 회로 산업을 위해 개발되고 생산됩니다. 주로 다음과 같은 업계를 포함하면서, 관계자 정돈 (저항 조정)와 능동 트리밍 (회로 기능 조정)는 박막, 후막, 혼성 집적 회로와 다양한 전자 모듈의 고정밀 정돈을 위해 사용됩니다 :



우리의 회사에 의해 생산된 레이저 저항 트리밍 기계는 독립적으로 핵심 측정 제어 시스템, 소프트웨어 시스템, 기타 등등으로부터 발달되고, 모든 독립적 지적 소유권을 가지며, 그것이 고객들에게 애플리케이션 솔루션을 손질하는 포괄적 레이저 저항을 제공할 수 있습니다.

장비 모델과 성능

LT7 시리즈 레이저 저항 트리밍기는 고성능의 구성 유형 레이저 저항 트리밍기입니다

LT7 시리즈품은 레이저 저항 트리밍을 위한 진보적 특별한 레이저를 채택합니다.

저항 조정의고 정밀도

  • 전체 기계는 고저항체 조정 정확도를 가지고 있고 저항 조정 정확도가 일관되고 수익률이 높습니다.
  • lLT7은 하이 빔 품질과 극단적으로 미세라인 폭과 레이저 빔을 제공하는 레이저 저항 트리밍을 위한 특별한 레이저를 사용하고 레이저 열 효과가 작습니다.
  • 룬크 정확성 제어 모드, 독점적 가변성 속도 마이닝 기술.
  • lA 다양한 저항 조절 나이프형 절삭 기능.

빠른 저항 조정

  • 소프트웨어는 조동 장치와 미세 조절 설정의 기능을 가지고 있으며, 그것이 정확도를 보증하는 전제 하의 효과적으로 저항 조정 속도를 향상시키는 저항의 특성에 따르면 조동 장치와 미세 조절 사이의 비례관계에서 설정할 수 있습니다.
  • lHigh-속도 측정 시간이 단지 단일 측정 시간은 25us입니다.
  • lHigh-정확성 점진식 반복 메커니즘 : 리니어 모터 플랫폼을 사용할 때, 이동 속도와 가속은 빠릅니다 ; 그것은 다수의 단위 회로의 한 사이클 저항 조정을 실현할 수 있습니다.
  • lHigh-속도 조사 보드 승강기 : 효과적으로 다수의 단위 회로의 주기적 저항 조정의 과정에서 공정 효율을 향상시키세요.

스트롱 펑션

  • 라이위스 산업에서 강력한 소프트웨어 프로그래밍 기능, 그것이 전자 모듈의 다양한 저항 조정과 기능 조정에 적응하고, 쉽게 고객들과 높은 자동 조작의 특수 요구를 실감할 수 있습니다.
  • 외부 특수 모듈, 측정신호로, 기본 저항과 접압 측정에 대한 lIn 추가는 현재이고, 주파수, 반전과 다른 신호일 수 있습니다.
  • 레이저 파워, 동작, 측정 범위, 기타 등등의 L 프로그램 자동 제어는 실현될 수 있습니다.
  • 프로그램 가능한 라이프로브 Z축, 레이저 초점 Z축 자동 모터 이동 제어.
  • 라이파워풀 데이터베이스는 작용합니다, 전체 생산 과정이 기록적이고 추적할 수 있습니다.
  • 자격이 없는 제품의 라이디 경고 기능은 효과적으로 자격이 없는 제품이 다음 과정으로 흘러드는 것을 예방할 수 있습니다.
  • 라이디 좌표 배치는 이미지를 통하여 실시간으로 획득되며, 그것이 제품의 위치 결정 정밀도를 운영하고 향상시키기 쉽습니다.

높은 신뢰도와 안정성

  • 핵심 구성 요소는 품질을 보증하기 위해 수입됩니다
  • 루싱 특별한 화강암 기초 : 그것은 시작, 정지와 작업대의 가속에 의해 초래된 관성 진동을 효과적으로 감소시킬 수 있습니다 ; 동시에, 그것은 기계의 온도의 안정성을 유지할 수 있습니다.

낮은 운전 및 유지비

  • 고효율, 낮은 에너지 소모량과 비용절감

레이저 전기 광학적 변환 효율은 25%에 도달하고 하루 평균 소비 전력이 램프가 고체 레이저를 펌핑했다는 것을 전통적 플래시의 1/10인 10 도 이하입니다. 장기간의 사용은 사용자들에게 많은 에너지 비용을 덜어주고 탄소 배출, 긴 서비스 라이프, 안정적이고 유지보수가 필요없는 고성능, 삭감하는 다운시간을 감소시킬 수 있습니다.



레이저 트리머 솔루션

레이저 저항 트리밍의 원리는 두껍고 박막 저항기를 때리기 위해 극세립 레이저 빔을 사용하고, 저항기 본체를 기화시킴으로써 두껍고 가는 필름 회로의 절단을 실현하는 것입니다. 레이저 빔은 컴퓨터에 의해 미리 결정된 프로그램에 따라 두껍고 박막 저항기를 줄이고, 두껍고 박막 저항기의 기하학적 모양을 바꿈으로써 저항기의 저항값을 바꿉니다. 레이저 절단 프로세스 진전으로서, 실시간 측정 회로는 실시간으로 두껍고 박막 저항기의 저항값의 변화를 모니터링하고 두껍고 박막 저항기의 저항값이 끊임없이 목표 저항 값에 접근하고 있습니다. 말하자면, 레이저 저항 트림잉 공정은 실현됩니다.

후막 저항기가 전자 모듈에서 사용될 때, 전자 모듈의 기능 변경은 전자 모듈의 출력 신호가 또한 변하도록 저항 변화를 조정함으로써 실현될 수 있습니다.차속 센서 레이저 트리밍기 0



레이저 저항 트리밍은 저항기 본체의 전도성 있는 단면적과 전도성 있는 길이를 바꾸고, 필요한 정확도 범위에 대한 목표 저항 값 아래에 저항기 본체를 손질할 수 있습니다.





단일 장치의 메인 구성

연속물 부정 . 파트 명칭 브랜드 상술
1 말단 펌프 광섬유 결합한 고체 레이저 5W@10K
2 광 시스템 RONASMITH
3 맞춘 결상 렌즈 RONASMITH
4 이미지 인식 시스템 벨기에 :EURESYS
5 주사 미러 SCANLAB-c10mm
6 단계 반복 시스템 HIWIN 리니어 모터 300*300
7 전원 공급기 민웰
8 CCD 동축 모니터링 무한 퀘스트트
9 측정 제어 시스템 무한 퀘스트트
10 전용 소프트웨어 시스템 무한 퀘스트트
11 산업용 제어 컴퓨터 ADLINK
12 작업 플랫폼 마이크로-가공을 위한 화강암
13 재 정화 장치 상하이
14 음압 흡착 시스템 SMC
15 조사 솔더링 스테이션 무한 퀘스트트

기술적인 매개 변수

1.레이저 시스템

  • 라스에르 사고 방식 : 1064nm
  • 라베라지 레이저 파워 : 6W@10KHZ (TEM00)
  • 럴티피칼 스폿 크기 : 30-40um
  • 라이포퀴스 방식 : 콤퓨터 프로그램 조종

2.레이저 빔 위치 지정 시스템

  • 라스에르 주사 범위 : 60 밀리미터 X 60 밀리미터
  • 라이리피트 위치 결정 정밀도 : 2.5 um
  • 라스에르 빔 동적 해상도 : 1 um
  • 라이맥시멈 주사 속도 : 7000 밀리미터 / S
  • 라이포지션링 방법 : 프로그램 가능한 위치설정 또는 영상 인식 처리 자동 위치설정

3. 영상 감시 시스템

  • 라이모디터링 방법 : 레이저 동축 모니터링
  • 라이프로프이에트아리 기술 : 무색 기술, 레이저와 영상은 포맷 내에 오버랩합니다
  • 라이모디터링 시계 : 4-6mm (대각선)
  • 라이라이트링 원천 : led 라이트닝

4. 측정 장치

  • 라이리지스턴스 측정 방법 : 전압을 측정하기 위해 경향을 추가하세요

4선식, 2선식 시스템 콤퓨터 프로그램 조종

  • 라이리지스턴스 측정 모드 : 3단 모드 설정, 프로그래머블 제어
  • 라이리지스턴스 측정 범위 : 0.1Ω-100MΩ (16bit 결의안)
  • 라이리지스턴스 측정 정확도 :

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

  • L 저항 계량 속도 : 25us
  • lDC 전압 분해능 : 0.16uV (10mV 실물 크기의 조건 하에)
  • 라이프로브 이사회 : 48PIN, ESI 수입된 장비로 적합한 어떠한 정의
  • 라이프로브 이사회 움직임 : 콤퓨터 프로그램 조종
  • 라이볼타게 측정 범위 : ±100mV~ ±10V 16 비트 분해능 (다른 범위가 선택적입니다)

5. 컴퓨터와 소프트웨어 시스템

  • 라이소프트웨어 프로그램 가능한, 자동 조작, 저항 조정과 회로 기능 조정하고 인사한다는 것을 유연하게 깨달을 수 있습니다
  • 라이데이터베이스가 작용한다고, 모든 저항 조정 데이터는 좋은 추적가능성으로, 저장을 위한 데이터베이스에 작성될 수 있습니다
  • 라이디 저항은 매뉴얼 단일칩 제어에 의해 제어될 수 있고 그것이 또한 자동적으로 연속 매트릭스 (연속형 칩 처리)에 의해 조정될 수 있습니다
  • 라이아큐레이트 저항 조정은 레이저 도트 저항 조정법에서 설정함으로써 수행될 수 있습니다
  • 초기 저항값, 다른 저항 조정 파라메터의 차이에 대한 라크코딩은 저항 조정을 수행하기 위해 선택될 수 있습니다

6. 단계 반복 기계적인 운동 시스템

  • 라이무브먼트 방식 : 리니어 모터 운동 시스템
  • 라이모션 범위 : 300mm*300mm
  • 라이맥시멈 세라믹 기질 사이즈 : 150mm*150mm
  • 라이모션 결의안 : 1 um
  • 라이리피트 정확도 : ±1um
  • 라이포지션링 정확도 : ±10um
  • 라이맥시멈 속도 : 1000 밀리미터 / S (무부하)
  • 라이모션 가속 : 1.5G

7. 다른 기술적 인디케이터

  • 라이쿨링 방법 : 공기 냉각법
  • 라이파워 공급 전압 : 220V AC 기압 : <0>
