값싼 댓가 자동차 감지기 레이저 트리밍기

팔려고 내놓 값싼 댓가 자동차 감지기 레이저 트리밍기

도입

레이저 트리밍기는 특별히 후막 회로와 박막 회로 산업을 위해 개발되고 생산됩니다. 관계자 정돈 (저항 조정)와 능동 트리밍 (회로 기능 조정)는 주로 박막, 후막, 혼성 집적 회로와 다양한 전자 모듈의 고정밀 정돈을 위해 사용됩니다

우리의 회사에 의해 생산된 레이저 트리밍기는 독립적으로 핵심 측정 제어 시스템, 소프트웨어 시스템, 기타 등등으로부터 발달되고, 모든 독립적 지적 소유권을 가지며, 그것이 고객들에게 애플리케이션 솔루션을 손질하는 포괄적 레이저 저항을 제공할 수 있습니다.

장비 모델과 성능

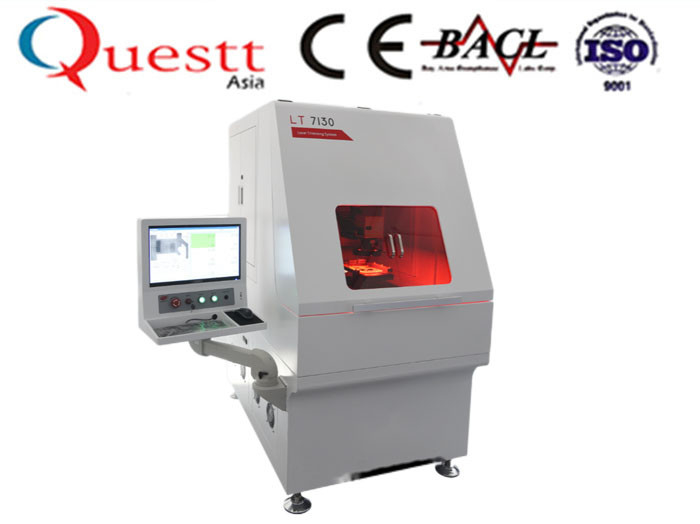

LT7 시리즈 레이저 트리밍기는 고성능의 구성 유형 레이저 저항 트리밍기입니다

LT7 시리즈품은 레이저 트리밍을 위한 진보적 특별한 레이저를 채택합니다.

저항 조정의고 정밀도

• 전체 기계는 고저항체 조정 정확도를 가지고 있고 저항 조정 정확도가 일관되고 수익률이 높습니다.
• lLT7은 하이 빔 품질과 극단적으로 미세라인 폭과 레이저 빔을 제공하는 레이저 저항 트리밍을 위한 특별한 레이저를 사용하고 레이저 열 효과가 작습니다.
• 룬크 정확성 제어 모드, 독점적 가변성 속도 마이닝 기술.
• lA 다양한 저항 조절 나이프형 절삭 기능.

빠른 저항 조정

• 소프트웨어는 조동 장치와 미세 조절 설정의 기능을 가지고 있으며, 그것이 정확도를 보증하는 전제 하의 효과적으로 저항 조정 속도를 향상시키는 저항의 특성에 따르면 조동 장치와 미세 조절 사이의 비례관계에서 설정할 수 있습니다.
• lHigh-속도 측정 시간이 단지 단일 측정 시간은 25us입니다.
• lHigh-정확성 점진식 반복 메커니즘 : 리니어 모터 플랫폼을 사용할 때, 이동 속도와 가속은 빠릅니다 ; 그것은 다수의 단위 회로의 한 사이클 저항 조정을 실현할 수 있습니다.
• lHigh-속도 조사 보드 승강기 : 효과적으로 다수의 단위 회로의 주기적 저항 조정의 과정에서 공정 효율을 향상시키세요.

스트롱 펑션

• 라이위스 산업에서 강력한 소프트웨어 프로그래밍 기능, 그것이 전자 모듈의 다양한 저항 조정과 기능 조정에 적응하고, 쉽게 고객들과 높은 자동 조작의 특수 요구를 실감할 수 있습니다.
• 외부 특수 모듈, 측정신호로, 기본 저항과 접압 측정에 대한 lIn 추가는 현재이고, 주파수, 반전과 다른 신호일 수 있습니다.
• 레이저 파워, 동작, 측정 범위, 기타 등등의 Ｌ 프로그램 자동 제어는 실현될 수 있습니다.
• 프로그램 가능한 라이프로브 Z축, 레이저 초점 Z축 자동 모터 이동 제어.
• 라이파워풀 데이터베이스는 작용합니다, 전체 생산 과정이 기록적이고 추적할 수 있습니다.
• 자격이 없는 제품의 라이디 경고 기능은 효과적으로 자격이 없는 제품이 다음 과정으로 흘러드는 것을 예방할 수 있습니다.
• 라이디 좌표 배치는 이미지를 통하여 실시간으로 획득되며, 그것이 제품의 위치 결정 정밀도를 운영하고 향상시키기 쉽습니다.

높은 신뢰도와 안정성

• 핵심 구성 요소는 품질을 보증하기 위해 수입됩니다
• 루싱 특별한 화강암 기초 : 그것은 시작, 정지와 작업대의 가속에 의해 초래된 관성 진동을 효과적으로 감소시킬 수 있습니다 ; 동시에, 그것은 기계의 온도의 안정성을 유지할 수 있습니다.

낮은 운전 및 유지비

• 고효율, 낮은 에너지 소모량과 비용절감

레이저 전기 광학적 변환 효율은 25%에 도달하고 하루 평균 소비 전력이 램프가 고체 레이저를 펌핑했다는 것을 전통적 플래시의 1/10인 10 도 이하입니다. 장기간의 사용은 사용자들에게 많은 에너지 비용을 덜어주고 탄소 배출, 긴 서비스 라이프, 안정적이고 유지보수가 필요없는 고성능, 삭감하는 다운시간을 감소시킬 수 있습니다.

레이저 트리머 솔루션

후막 저항기가 전자 모듈에서 사용될 때, 전자 모듈의 기능 변경은 전자 모듈의 출력 신호가 또한 변하도록 저항 변화를 조정함으로써 실현될 수 있습니다.

레이저 저항 트리밍은 저항기 본체의 전도성 있는 단면적과 전도성 있는 길이를 바꾸고, 필요한 정확도 범위에 대한 목표 저항 값 아래에 저항기 본체를 손질할 수 있습니다.

단일 장치의 메인 구성

기술적인 매개 변수

1.레이저 시스템

• 라스에르 사고 방식 : 1064nm
• 라베라지 레이저 파워 : 6W@10KHZ (TEM00)
• 럴티피칼 스폿 크기 : 30-40um
• 라이포퀴스 방식 : 콤퓨터 프로그램 조종

2.레이저 빔 위치 지정 시스템

• 라스에르 주사 범위 : 60 밀리미터 Ｘ 60 밀리미터
• 라이리피트 위치 결정 정밀도 : 2.5 um
• 라스에르 빔 동적 해상도 : 1 um
• 라이맥시멈 주사 속도 : 7000 밀리미터 / Ｓ
• 라이포지션링 방법 : 프로그램 가능한 위치설정 또는 영상 인식 처리 자동 위치설정

3. 영상 감시 시스템

• 라이모디터링 방법 : 레이저 동축 모니터링
• 라이프로프이에트아리 기술 : 무색 기술, 레이저와 영상은 포맷 내에 오버랩합니다
• 라이모디터링 시계 : 4-6mm (대각선)
• 라이라이트링 원천 : led 라이트닝

4. 측정 장치

• 라이리지스턴스 측정 방법 : 전압을 측정하기 위해 경향을 추가하세요

4선식, 2선식 시스템 콤퓨터 프로그램 조종

• 라이리지스턴스 측정 모드 : 3단 모드 설정, 프로그래머블 제어
• 라이리지스턴스 측정 범위 : 0.1Ω-100MΩ (16bit 결의안)
• 라이리지스턴스 측정 정확도 :

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• Ｌ 저항 계량 속도 : 25us
• lDC 전압 분해능 : 0.16uV (10mV 실물 크기의 조건 하에)
• 라이프로브 이사회 : 48PIN, ESI 수입된 장비로 적합한 어떠한 정의
• 라이프로브 이사회 움직임 : 콤퓨터 프로그램 조종
• 라이볼타게 측정 범위 : ±100mV~ ±10V 16 비트 분해능 (다른 범위가 선택적입니다)

5. 컴퓨터와 소프트웨어 시스템

• 라이소프트웨어 프로그램 가능한, 자동 조작, 저항 조정과 회로 기능 조정하고 인사한다는 것을 유연하게 깨달을 수 있습니다
• 라이데이터베이스가 작용한다고, 모든 저항 조정 데이터는 좋은 추적가능성으로, 저장을 위한 데이터베이스에 작성될 수 있습니다
• 라이디 저항은 매뉴얼 단일칩 제어에 의해 제어될 수 있고 그것이 또한 자동적으로 연속 매트릭스 (연속형 칩 처리)에 의해 조정될 수 있습니다
• 라이아큐레이트 저항 조정은 레이저 도트 저항 조정법에서 설정함으로써 수행될 수 있습니다
• 초기 저항값, 다른 저항 조정 파라메터의 차이에 대한 라크코딩은 저항 조정을 수행하기 위해 선택될 수 있습니다

6. 단계 반복 기계적인 운동 시스템

• 라이무브먼트 방식 : 리니어 모터 운동 시스템
• 라이모션 범위 : 300mm*300mm
• 라이맥시멈 세라믹 기질 사이즈 : 150mm*150mm
• 라이모션 결의안 : 1 um
• 라이리피트 정확도 : ±1um
• 라이포지션링 정확도 : ±10um
• 라이맥시멈 속도 : 1000 밀리미터 / Ｓ (무부하)
• 라이모션 가속 : 1.5G

7. 다른 기술적 인디케이터

• 라이쿨링 방법 : 공기 냉각법
• 라이파워 공급 전압 : 220V AC 기압 : <0>

FAQ

1. 큐 : 해외 서비스를 제공하시겠습니까?

한 : 해외여서 도움이 될 수 있는 엔지니어들.

2. 큐 : 기계를 사용하는 방법?

한 : 패키징 머신을 당신에게 보내기 전에, 우리는 그것을 설치하고 그것을 시험할 것이고, 그리고 나서 장치 전체를 나무상자에 넣고 따라서 당신이 다시 그것을 설치하기 위해 n't에게 필요를 줍니다,

3. 큐 : 출하 전에 테스트 패키징?

한 : 우리는 실험적 시험 기계 중 100%가 문제 없이 정상적일 것을 확실히 원합니다.

4. 큐 : 무상 A/S 기간은 언제에요?

한 : 전체 기계를 위한 1년 보증.

5. 큐 : 지불조건이 무엇입니까?

한 : Ｌ / Ｃ 또는 TT를 받아들이세요.

6. 큐 : 배달 시간이 무엇입니까?

한 : 저장고를 받은지 15-20 일 뒤에. 접촉하세요 : 7 * 24 시간 온라인 서비스는 당신이 다른 재료 / 제품을 싸거나 미안하지만, 패키징 머신에 대하여 질문이 있을 필요가 있다면 나를 전자 우편으로 보내거나 우리를 불러 주세요.
