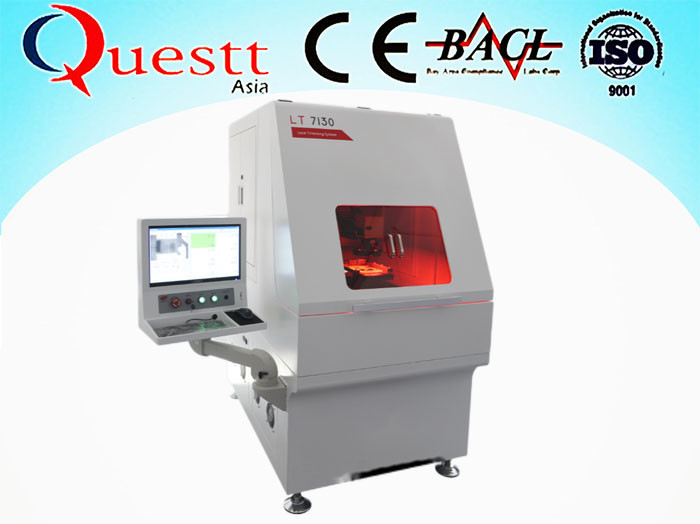

자동차 센서를 위한 5W 레이저 트리밍기

자동차 센서용 5W 레이저 트리밍 머신

1.요약

무한 Questt ASIA Technology Co., Ltd.의 레이저 저항 트리밍 기계는 후막 회로 및 박막 회로 산업을 위해 특별히 개발 및 생산되었습니다.

소스 트리밍(저항 조정) 및 능동 트리밍(회로 기능 조정)은 주로 다음 산업과 관련된 박막, 후막, 하이브리드 집적 회로 및 다양한 전자 모듈의 고정밀 트리밍에 사용됩니다.

ll 자동차 전자

ll 센서

ll 통신 전자

ll 군사 산업은 과학 연구에 있습니다.

ll 의료

ll 산업 전자

ll 항공우주

2.장비 모델 및 성능

저항 조정의 높은 정밀도

• 전체 기계는 높은 저항 조정 정확도를 가지며 저항 조정 정확도가 일관되고 수율이 높습니다.
• lLT7은 레이저 저항 트리밍을 위해 특수 레이저를 사용하여 높은 빔 품질과 매우 가는 선폭의 레이저 빔을 제공하며 레이저 열 효과가 작습니다.
• l독특한 정밀 제어 모드, 독점 가변 속도 마이닝 기술.
• l 다양한 저항 조정 칼 형 절단 기능.

빠른 저항 조정

• 소프트웨어에는 대략 조정 및 미세 조정 설정 기능이 있어 저항의 특성에 따라 대략 조정과 미세 조정 사이의 비례 관계를 설정할 수 있어 정확도를 보장한다는 전제하에 저항 조정 속도를 효과적으로 향상시킵니다.
• l고속 측정 시간, 단일 측정 시간은 25us입니다.
• l고정밀 단계 및 반복 메커니즘: 선형 모터 플랫폼을 사용하여 이동 속도와 가속이 빠릅니다.그것은 여러 단위 회로의 1 사이클 저항 조정을 실현할 수 있습니다.
• l고속 프로브 보드 리프트: 여러 단위 회로의 주기적 저항 조정 과정에서 처리 효율성을 효과적으로 향상시킵니다.

강력한 기능

• l 업계의 강력한 소프트웨어 프로그래밍 기능으로 전자 모듈의 다양한 저항 조정 및 기능 조정에 적응할 수 있으며 고객의 특별한 요구와 높은 자동 작동을 쉽게 실현할 수 있습니다.
• l기본 저항 및 전압 측정 외에도 외부 특수 모듈을 사용하여 측정 신호는 전류, 주파수, 반전 및 기타 신호가 될 수 있습니다.
• l 레이저 출력, 동작, 측정 범위 등의 프로그래밍 방식 자동 제어를 실현할 수 있습니다.
• lProbe Z축, 레이저 초점 Z축 자동 모터 제어 이동, 프로그래밍 가능.
• l강력한 데이터베이스 기능, 전체 생산 프로세스가 기록되고 추적 가능합니다.
• l불합격 제품의 경고 기능은 부적격 제품이 다음 공정으로 유입되는 것을 효과적으로 방지할 수 있습니다.
• l위치 좌표는 이미지를 통해 실시간으로 얻어지며 조작하기 쉽고 제품의 위치 정확도를 향상시킵니다.

높은 신뢰성과 안정성

• 핵심 구성 요소는 품질을 보장하기 위해 수입됩니다.
• l특수 화강암 받침대 사용: 작업대의 시작, 정지 및 가속으로 인한 관성 진동을 효과적으로 줄일 수 있습니다.동시에, 그것은 기계의 온도의 안정성을 유지할 수 있습니다.

낮은 운영 및 유지 보수 비용

• 고효율, 낮은 에너지 소비 및 비용 절감

레이저 전기 광학 변환 효율은 25%에 도달하고 평균 일일 전력 소비는 10도 미만으로 기존 플래시 램프 펌핑 고체 레이저의 10분의 1입니다.장기간 사용하면 사용자에게 많은 에너지 소비를 절약하고 탄소 배출량을 줄이며 긴 서비스 수명, 고성능 안정적이고 유지 보수가 필요 없어 가동 중지 시간을 줄일 수 있습니다.

삼.레이저 트리머 솔루션

레이저 저항 트리밍의 원리

레이저 저항 트리밍의 원리는 매우 미세한 레이저 빔을 사용하여 후막 및 박막 저항기를 타격하고 저항기 본체를 기화시켜 후막 및 박막 회로의 절단을 실현하는 것입니다.레이저 빔은 컴퓨터에서 미리 정해진 프로그램에 따라 후막 저항기 및 박막 저항기를 절단하고 후막 저항기 및 박막 저항기의 기하학적 모양을 변경하여 저항기 저항값을 변경합니다.레이저 절단 공정이 진행됨에 따라 실시간 측정 회로는 후막 및 박막 저항기의 저항값 변화를 실시간으로 모니터링하며, 후막 및 박막 저항기의 저항값은 지속적으로 목표 저항값에 접근하고 있습니다.즉, 레이저 저항 트리밍 공정이 구현됩니다.

전자 모듈에 후막 저항을 사용하는 경우 전자 모듈의 출력 신호도 변경되도록 저항 변화를 조정하여 전자 모듈의 기능 수정을 실현할 수 있습니다.

장비 개요 도면(실제 대상에 따름)

(1)．레이저 시스템

두껍고 얇은 필름 저항을 절단하는 데 사용되는 저항 절단을위한 "라이트 나이프"입니다.이 기계는 우수한 빔 품질, 높은 피크 출력 및 우수한 절개 품질과 함께 레이저 저항 조정을 위해 고급 특수 레이저를 채택합니다.다른 레이저에서는 볼 수 없는 고효율 및 신뢰성을 갖춘 작고 컴팩트한 공냉식입니다.코어 디바이스 펌프 소스, 크리스탈, Q 스위치 등은 모두 수입됩니다.

레이저 저항 트리밍을 위한 특수 레이저

(2)．레이저 빔 포지셔닝 시스템

레이저 빔의 위치 지정 및 이동 트랙(절단 경로)의 제어를 실현하는 데 사용됩니다.정밀 검류계 시스템을 채택하십시오.X 및 Y 방향에서 빔의 위치를 ​​제어합니다.빔 위치 지정 시간 및 트리밍 시간 단축, 높은 작업 효율, 고속 및 고정밀.

정밀 갈보

(3)．CCD 이미지 포지셔닝 시스템

전용 렌즈와 CCD가 있는 이미징 시스템.레이저 동축 이미징 기술은 레이저 대상 지점과 이미징 대상 지점이 레이저 스캐닝 범위 내에서 겹치도록 하는 데 사용됩니다.

가져온 이미지 인식 소프트웨어는 이미지 일치를 통해 자동 이미지 위치를 달성하는 데 사용됩니다.

(4)．단계 및 반복 기계 모션 플랫폼

가져온 정밀 선형 모터 시스템이 채택되었으며 격자 눈금자는 폐쇄 루프로 제어됩니다.이동 정밀도가 높고 속도가 빨라 이동 가속도가 크게 향상됩니다.그것은 생산 효율을 크게 향상시키는 편리한 로딩 및 언 로딩 및 다중 단위 회로의 고속 순환 저항 조정을 실현할 수 있습니다.고속 및 고정밀..

(5)．측정 시스템

저항 측정은 4선식 시스템에 전류 측정 및 전압 측정을 더한 방법을 채택합니다.고정밀 정전류 소스가 여러 개 있으며 각 저항의 해당 범위는 자동으로 일치하여 최상의 측정 정확도를 얻을 수 있습니다.저항 측정은 일반적으로 다음 프로브를 사용합니다. 측정에는 기판 납땜용 특수 프로브가 사용됩니다.측정 시스템은 외부 표준 저항 보드에 의해 자동으로 교정될 수 있습니다.외부 기기 제어 또는 측정을 위한 옵션 GPIB 인터페이스.

전자 모듈 기능 조정은 일반적으로 제품 특성에 대한 특수 프로브 측정 방법을 제공합니다.

(6)．레이저 포커싱 시스템

레이저 초점 거리는 컴퓨터에 의해 직접 제어됩니다.초점거리 영점을 설정하고 공작물의 두께를 입력함으로써 초점이 자동으로 실현될 수 있습니다.이 기능은 다양한 유형의 후막 저항 제품의 저항 조정을 실현할 수 있어 레이저 저항 조정 기계의 적용 범위와 효율성을 향상시킵니다.

(7)．프로브 이동

프로브의 움직임은 고속 모터에 의해 제어되며 주행 거리는 임의로 설정할 수 있으며 프로그래밍 제어 기능을 실현할 수 있습니다.

(8)．소프트웨어 시스템

· WINDOWS 플랫폼 기반의 강력한 응용 소프트웨어.

· 업계의 강력한 소프트웨어 프로그래밍 기능으로 전자 모듈의 다양한 저항 조정 및 기능 조정에 적응할 수 있으며 고객의 특별한 요구와 높은 자동 작동을 쉽게 실현할 수 있습니다.

·강력한 데이터베이스 기능, 전체 생산 프로세스가 기록되고 추적 가능합니다.

·불합격 제품의 소프트웨어는 색상을 변경하고 프롬프트 기능을 강조 표시하여 부적격 제품이 다음 공정으로 유입되는 것을 효과적으로 방지할 수 있습니다.

·이미지를 통해 실시간으로 위치 좌표를 획득하므로 조작이 간편하고 제품의 위치 정확도가 향상됩니다.

·다기능 측정 플랫폼은 프로그래밍으로 실현할 수 있으며 저항 측정 및 분류 기능이 있습니다.

4. 단일 장치의 주요 구성

4.기술적인 매개변수

1. 레이저 시스템

• 엘 레이저 파장: 1064nm
• 엘 평균 레이저 출력: 6W@10KHZ(TEM00)
• l 일반적인 스폿 크기: 30-40µm
• l 초점 모드: 컴퓨터 프로그램 제어

2. 레이저 빔 포지셔닝 시스템

• 엘 레이저 스캐닝 범위: 60mm X 60mm
• l 반복 위치 정확도: 2.5µm
• l 레이저 빔 모션 분해능: 1µm
• l 최대 스캔 속도: 7000mm/s
• l 포지셔닝 방법: 프로그래밍 가능한 포지셔닝 또는 이미지 인식 자동 포지셔닝

3. 영상감시시스템

• l 모니터링 방법: 레이저 동축 모니터링
• l 독자 기술: 무채색 기술, 레이저 및 이미징이 형식 내에서 겹칩니다.
• l 모니터링 시야: 4-6mm(대각선)
• l 광원: LED 조명

4. 측정 시스템

• l 저항 측정 방법: 전류를 추가하여 전압 측정

4선식, 2선식 컴퓨터 프로그램 제어

• l 저항 측정 모드: 3단 속도 모드 설정, 프로그래밍 가능한 제어
• l 저항 측정 범위: 0.1Ω-100MΩ(16비트 분해능)
• 엘 저항 측정 정확도:

0.1Ω< 수신 < 100Ω ±0.02% + 0.5% / 수신

100Ω< 수신 < 100KΩ ±0.02%

100KΩ< 수신 < 100MΩ ±0.02% + 0.05% * 수신

• l 저항 측정 속도: 25µs
• l DC 전압 분해능: 0.16µV(10mV 풀 스케일 조건에서)
• l 프로브 보드: 48PIN, 모든 정의, ESI 수입 장비와 호환 가능
• l 프로브 보드 이동: 컴퓨터 프로그램 제어
• l 전압 측정 범위: ±100mV~ ±10V 16bit 분해능(다른 범위는 선택 사항)

5. 컴퓨터 및 소프트웨어 시스템

• l 소프트웨어 프로그래밍 가능, 자동 작동을 유연하게 실현하고 저항 조정 및 회로 기능 조정 충족
• l 데이터베이스 기능, 모든 저항 조정 데이터는 우수한 추적성과 함께 저장을 위해 데이터베이스에 기록될 수 있습니다.
• l 저항은 수동 단일 칩 제어로 제어할 수 있으며 연속 매트릭스(연속 칩 처리)에 의해 자동으로 조정할 수도 있습니다.
• l 레이저 도트 저항 조정 방식 설정으로 정확한 저항 조정 가능
• 엘 초기 저항 값의 차이에 따라 다른 저항 조정 매개 변수를 선택하여 저항 조정을 수행할 수 있습니다.

6. 스텝앤리피트 기계식 모션 시스템

• l 운동 모드: 선형 모터 모션 시스템
• l 동작 범위: 300mm*300mm
• l 최대 세라믹 기판 크기: 150mm*150mm
• 엘 모션 해상도: 1μm
• l 반복 정확도: ±1µm
• 엘 포지셔닝 정확도: ±10µm
• l 최대 속도: 1000mm/s(무부하)
• 엘 모션 가속: 1.5G

7. 기타 기술적 지표

• 엘 냉각 방식: 공랭식
• l 전원 공급 장치 전압: 220V AC 공기 압력: <0.4MPa 전체 기계의 소비 전력: 2500W
